Flanges industriales
Unión desmontable normalizada para líneas de proceso.
El flange existe para que una línea se pueda abrir. Es la unión que permite mantención, inspección y reemplazo sin cortar. Por eso está fuertemente normalizado: el tipo, la clase de presión y la cara determinan si dos piezas calzan y sellan.

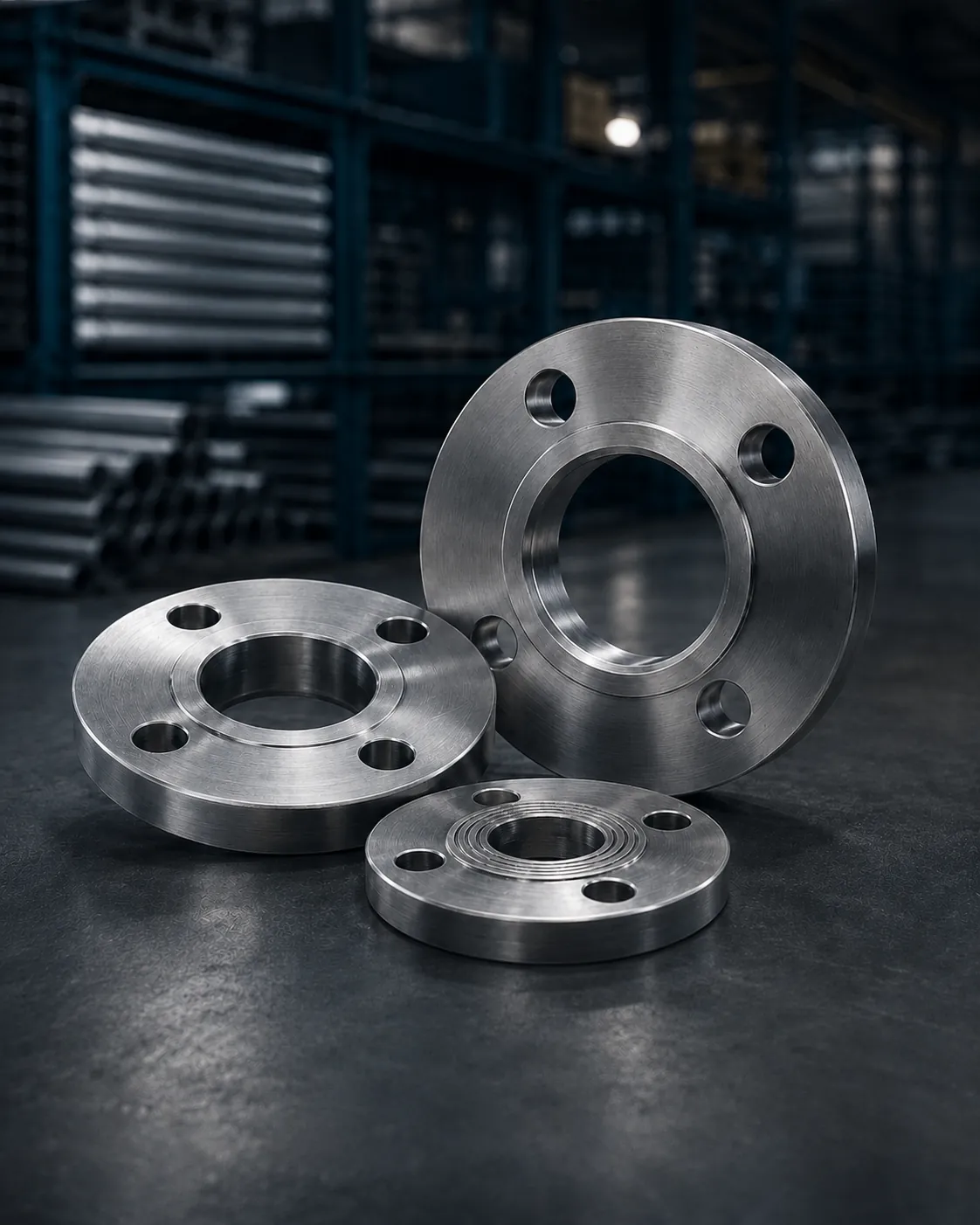

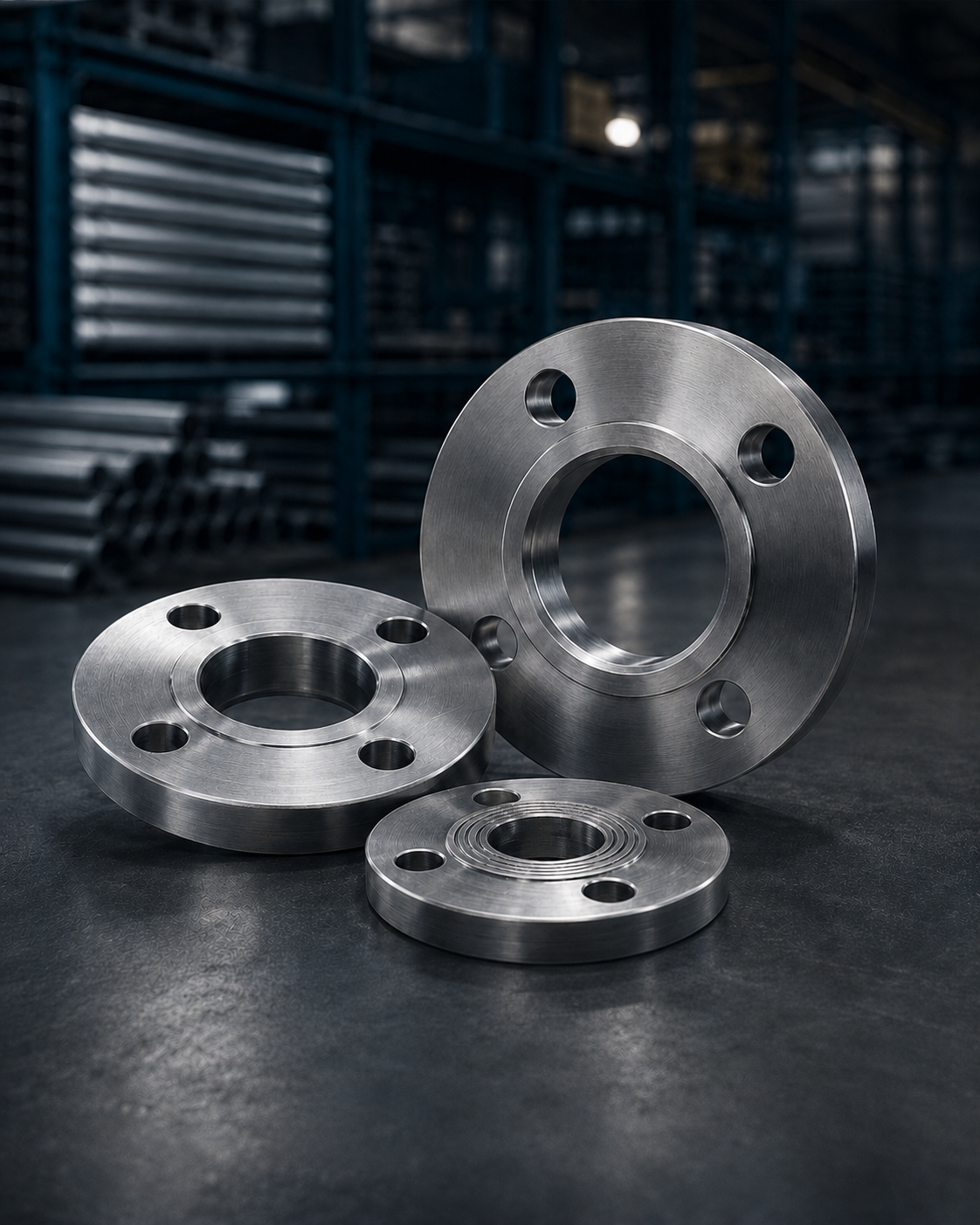

Flanges en distintos tipos, clases de presión y caras para uniones desmontables en líneas de proceso.
- Tipos
- Slip-on, weld neck, blind y otros
- Clase de presión
- 150 · 300 · 600 y superiores
- Cara
- RF, FF o RTJ
- Uso principal
- Unión desmontable de línea
Galería
Desliza para ver más
Variantes disponibles
Elige una variante y queda escrita en tu solicitud.
Dónde se usa
- Uniones desmontables en líneas de proceso
- Conexión de equipos, bombas y válvulas
- Puntos de inspección y mantención
- Cierre de líneas con flange ciego
- Montajes industriales y ampliaciones
Configura tu flange
Selecciona el estándar de unión y los datos del proyecto. La compatibilidad final se confirma con la contraparte de la línea.
Las opciones reúnen referencias habituales de acero carbono e inoxidable. No sustituyen la especificación de ingeniería ni la revisión de disponibilidad.
Qué necesitamos saber
| Dato | Qué indicar | Estado |
|---|---|---|
| Tipo | Slip-on, weld neck, blind u otro | Definir según montaje |
| Diámetro nominal | NPS en pulgadas o DN | Indicar en la solicitud |
| Clase de presión | 150, 300, 600 u otra | Según condiciones de servicio |
| Cara | RF, FF o RTJ | Debe coincidir con la contraparte |
| Norma dimensional | ASME B16.5 u otra | Indicar si el proyecto la exige |
| Cantidad | Número de unidades | Necesario para cotizar |
Normas y calidades
ASME B16.5Flanges y accesorios bridados NPS ½ a 24
ASME B16.47Flanges de gran diámetro NPS 26 y superiores
ASTM A182Flanges y accesorios forjados de acero inoxidable
ASTM A105Flanges forjados de acero al carbono
Calidades habituales
Las normas y calidades listadas son referencias habituales para esta familia de productos. La norma aplicable, la calidad y la disponibilidad se confirman durante la cotización, según las condiciones de servicio de cada proyecto.
Antes de cotizar
Es la clase de presión-temperatura del flange según norma. Define su capacidad de servicio y también sus dimensiones, incluido el círculo de pernos. Dos flanges de distinta clase no se acoplan entre sí.

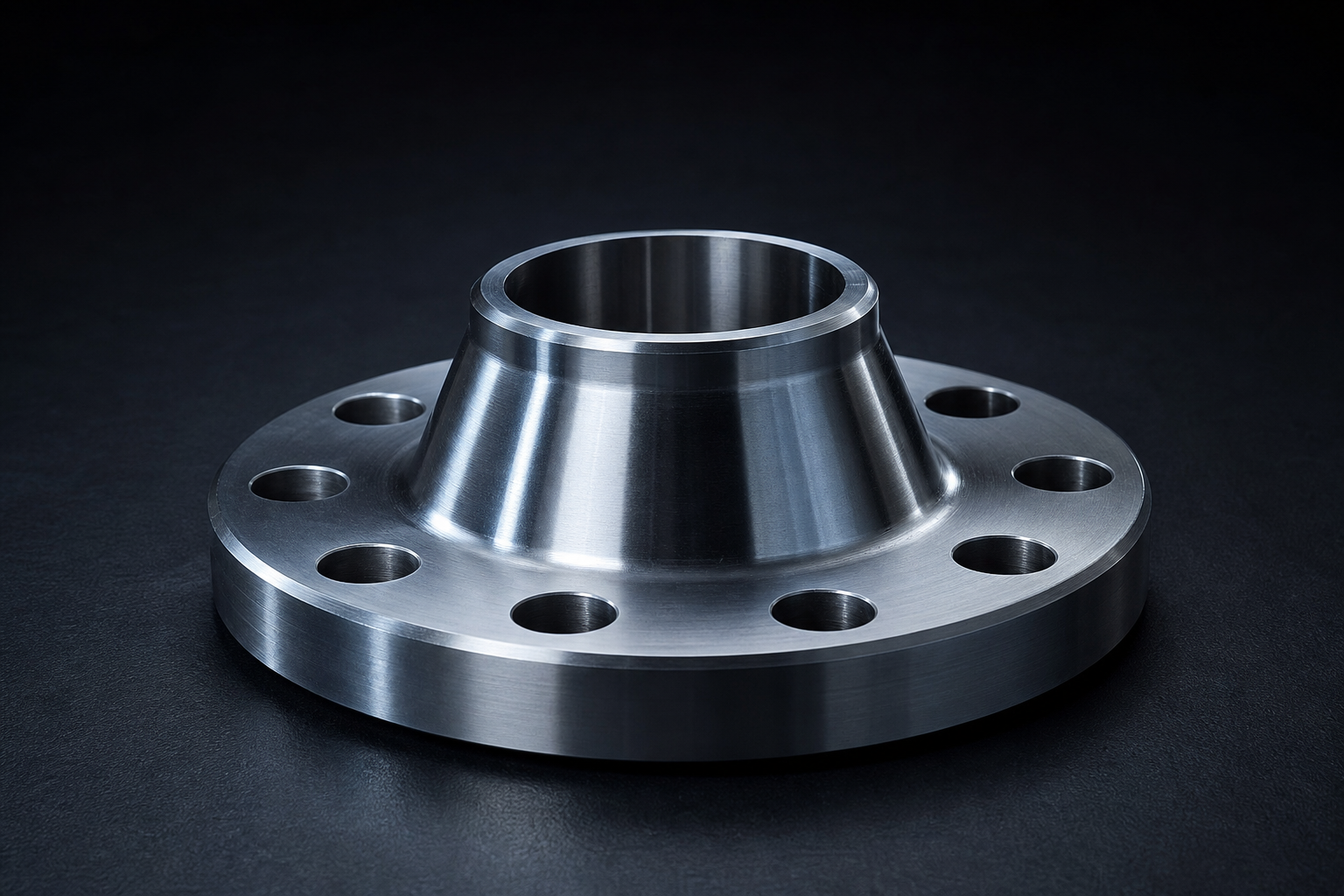

El slip-on se desliza sobre la cañería y se suelda por fuera y por dentro; es más simple de montar. El weld neck se suelda a tope y traslada mejor los esfuerzos, por lo que suele especificarse en servicios más exigentes.

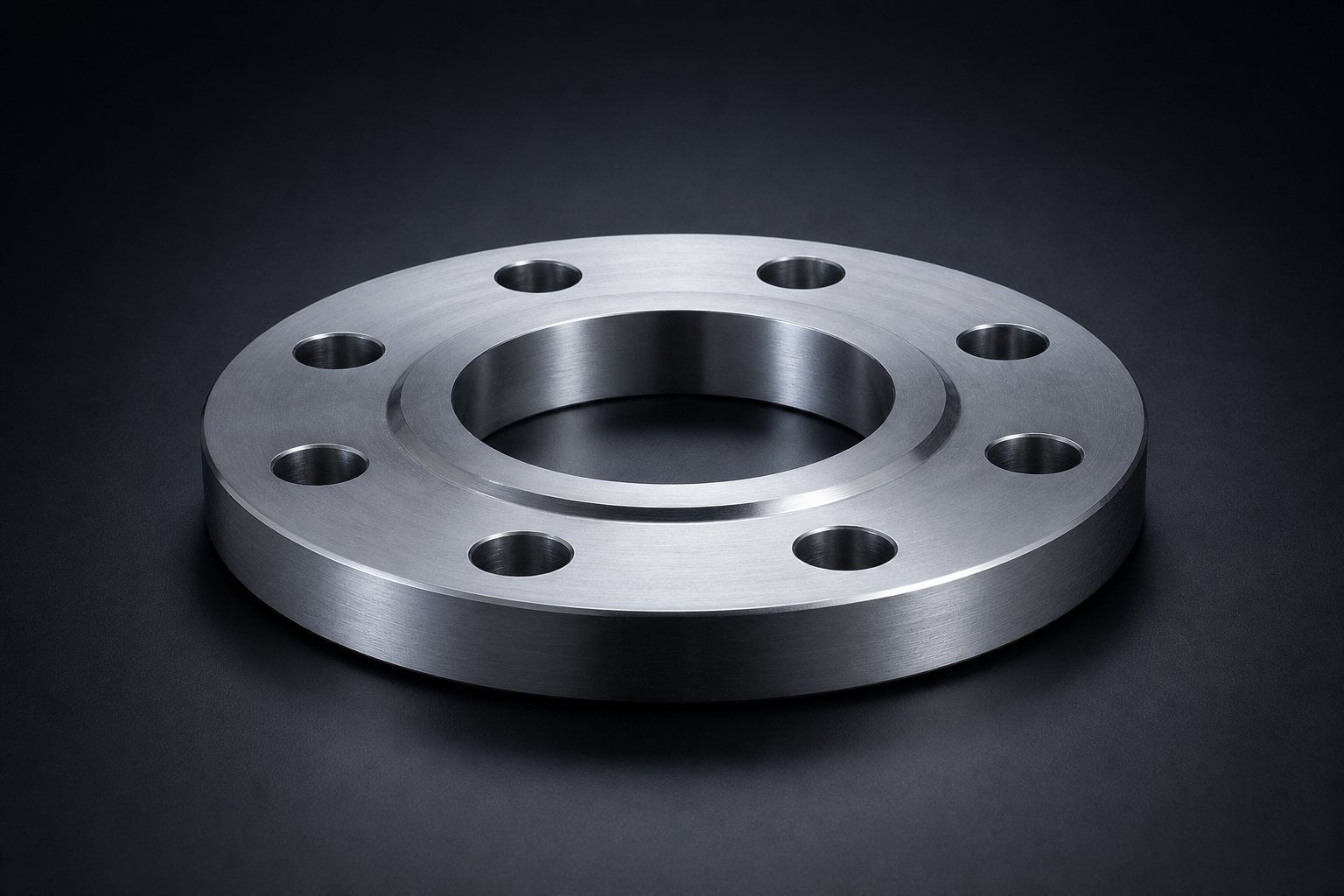

Raised Face, o cara realzada: una superficie elevada donde apoya el sello. Es la más común. La cara plana, FF, se usa cuando la contraparte no admite la carga concentrada del realce.
Tipo, diámetro nominal, clase de presión, cara, calidad del material y cantidad.
Cotiza flanges con los datos que ya tienes
Si aún faltan definiciones, envíanos lo que sabes. Revisamos el requerimiento y te indicamos qué información adicional se necesita.
